高壓貼片電容分類以及應用范圍
作者： 深圳市昂洋科技有限公司發表時間：2018-11-21 10:48:32瀏覽量：4229【小中大】

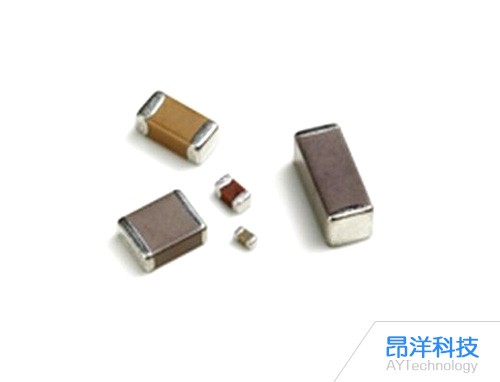

高壓貼片電容又名陶瓷多層片式電容器，是一種用陶瓷粉生產技術，內部為貴金屬鈀金，用高溫?zé)Y(jié)法將銀鍍在陶瓷上作為電極制成。產品分為高頻瓷介NPO(COG)和低頻瓷介X7R兩種材質。NPO具有小的封裝體積，高耐溫度系數的電容，高頻性能好，用于高穩定振蕩回路中，作為電路濾波電容。X7R瓷介電容器限于在工作普通頻率的回路中作旁路或隔直流用，或?qū)?..
文本標簽：高壓貼片電容分類以及應用范圍
高壓貼片電容又名陶瓷多層片式電容器，是一種用陶瓷粉生產技術，內部為貴金屬鈀金，用高溫?zé)Y(jié)法將銀鍍在陶瓷上作為電極制成。產品分為高頻瓷介NPO(COG)和低頻瓷介X7R兩種材質。NPO具有小的封裝體積，高耐溫度系數的電容，高頻性能好，用于高穩定振蕩回路中，作為電路濾波電容。X7R瓷介電容器限于在工作普通頻率的回路中作旁路或隔直流用，或?qū)Ψ€(wěn)定性和損耗要求不高的場合,這種電容器不宜使用在交流（AC)脈沖電路中，因為它們易于被脈沖電壓擊穿，所以不建義使用在交流電路中。下面談?wù)劯邏嘿N片電容分類以及應用范圍。
高壓貼片電容分三大類：
1、溫度補償型NPO介質
NP0又名COG電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型、低損耗電容材料類型，適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
2、高介電常數型X7R介質
X7R是一種強電介質，因而能制造出容量比NPO介質更大的電容器。這種電容器性能較穩定，隨溫度、電壓時間的改變，其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
3、半導體型X5R介質
X5R具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R，容量、損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波及傍路電路中。
優點：封裝體積小,質量穩定，絕緣性能高，耐高壓。
缺點:容量較小，目前最大100UF，易于被脈沖電壓擊穿。
性能參數：
1、材質NPO(COG).X7R.X5R.Y5V
2、容量0.1PF-100PF-1NF-1UF-100UF
3、電壓6.3V-100V-1KV-2KV-5KV
4、封裝0201-0805-1206-1812-2225
應用范圍：高壓貼片電容產品廣泛應用于模塊電源、汽車電子，通訊電源，LED照明電源等領域，有著廣闊的應用發展前景。
以上是關于高壓貼片電容分類以及應用范圍的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
