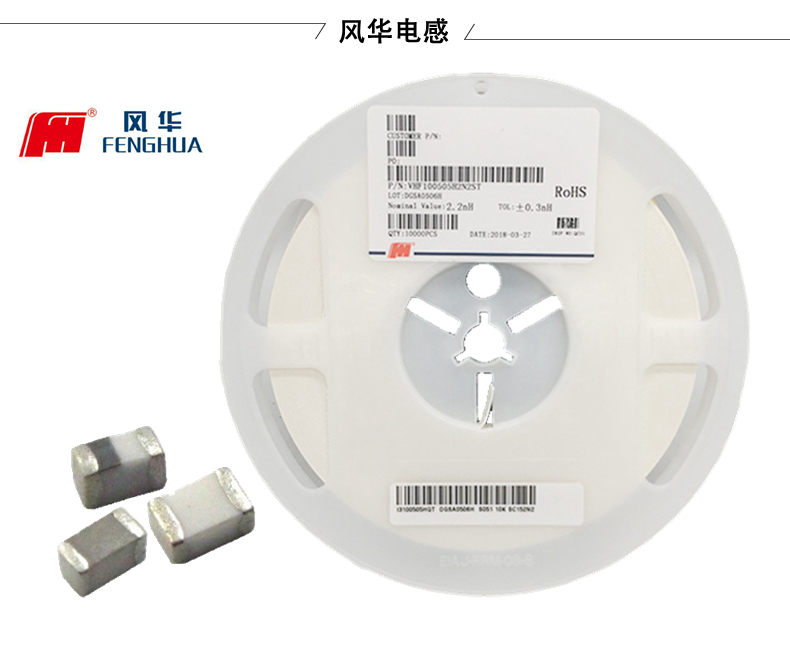

風華電感封裝尺寸與散熱性能呈正相關關系，即封裝尺寸越大，散熱性能通常越好，具體分析如下：

封裝尺寸對散熱性能的影響機制

1、散熱面積增加：

封裝尺寸的增大直接提升了電感器的表面積，為熱量擴散提供了更大空間。例如，大尺寸封裝可通過“銅皮開窗”工藝暴露更多銅箔，使其直接接觸散熱片，散熱效率可提升40%以上。

2、內部結構優化：

大尺寸封裝允許采用更厚的銅層(如4oz局部加厚)和更寬的線路設計，減少銅阻發熱。同時，可設計導熱孔(孔徑0.5mm，間距2mm)將熱量傳導至PCB背面，進一步增強散熱能力。

3、材料與工藝支持：

大尺寸封裝通常選用高TG FR4基材(耐溫180℃-220℃)，并支持“局部加厚銅”“銅皮開窗”等專項工藝，確保在高功率或高溫環境下穩定運行。

實際應用中的性能表現

1、高功率場景驗證：

在電源適配器等高功率應用中，大尺寸電感通過優化銅厚與線寬(如20A電流搭配≥8mm寬的2oz銅箔)，可有效降低接觸電阻和銅阻發熱，確保設備在極限負載下穩定運行。

2、散熱效率對比測試：

實驗數據顯示，采用“開窗+導熱孔”設計的大尺寸封裝PCB，散熱效率比普通PCB提升40%以上。在30A電流持續1小時的測試中，PCB最高溫升≤40℃，遠低于基材耐溫上限。

3、抗干擾與散熱平衡：

大尺寸封裝電感通常具有更好的抗干擾性能，可減少電磁干擾對系統的影響。同時，通過獨立接地銅皮(面積≥20mm×20mm)和單點接地設計，可避免地環路干擾，進一步降低電流紋波和發熱。

設計選型建議

1、空間與功率匹配：

在高功率或高溫環境下，應優先選擇大尺寸封裝電感，以確保散熱性能和穩定性。例如，100W以上電源適配器建議選用2oz-4oz銅厚、支持“銅皮開窗”的PCB設計。

2、布局優化：

電感器與電容、整流橋等發熱元件的間距應≥5mm，避免熱量疊加;與高壓電容的絕緣間距應≥3mm，防止高壓擊穿。

3、寄生參數控制：

電感器PCB線路應盡量短直，減少寄生電感(≤1nH)與寄生電阻(≤50mΩ)，避免影響濾波效果和散熱效率。
