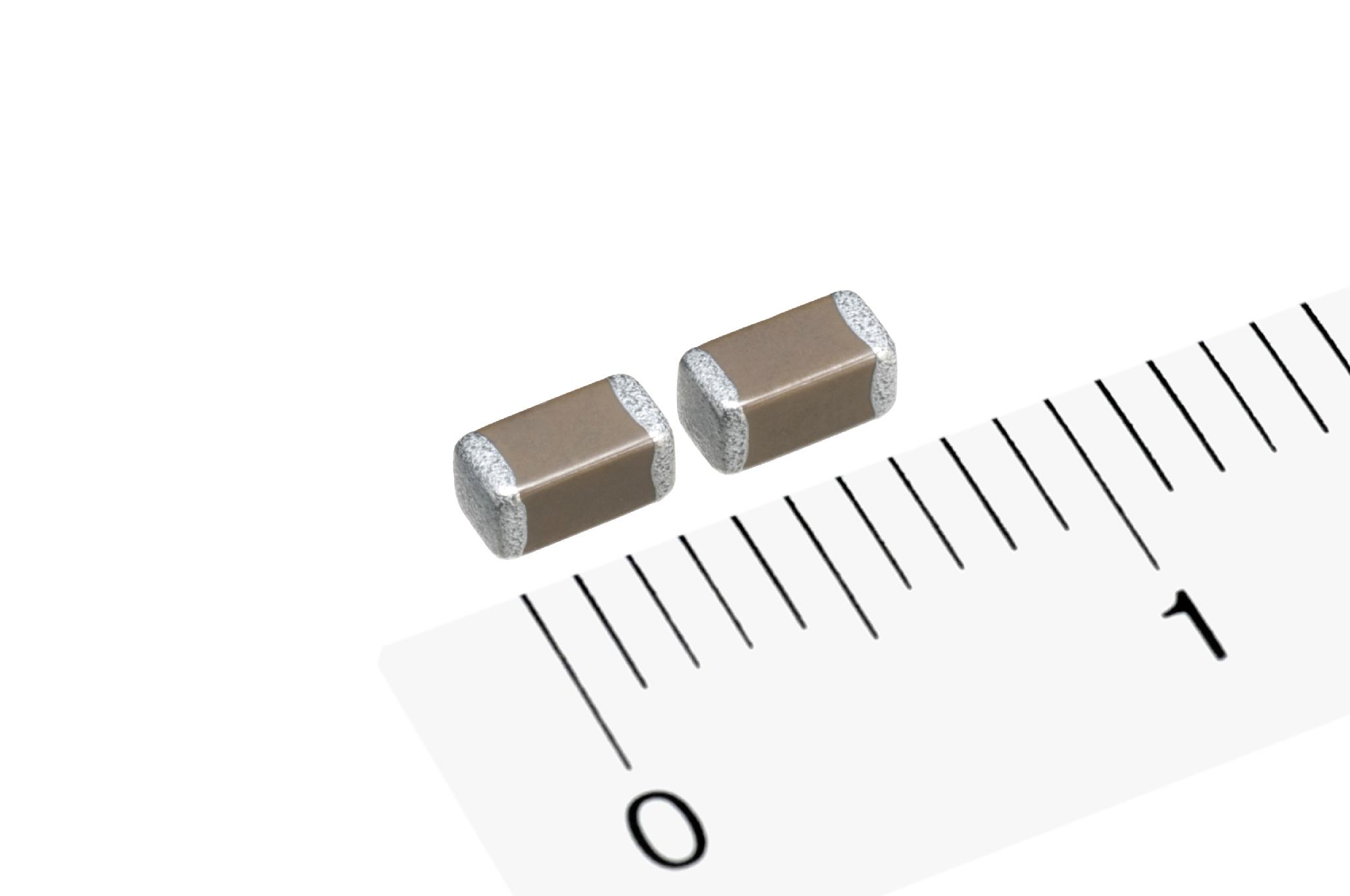

判斷貼片電容是否失效需結合外觀檢查、電氣性能測試及環境適應性驗證。以下是系統化的失效判斷方法及操作指南：

一、外觀檢查法：快速定位物理損傷

1、觀察表面裂紋

現象：電容表面出現不規則裂紋或鼓包，可能因機械應力、熱沖擊或材料老化導致。

判斷標準：裂紋深度超過電容厚度的10%或鼓包高度超過0.1mm，需立即更換。

案例：在汽車電子PCB中，振動導致電容引腳與焊盤連接處產生裂紋，引發間歇性斷路。

2、檢查引腳氧化

現象：引腳表面發黑、生銹或出現綠色氧化物。

影響：氧化層增加接觸電阻，導致電容等效串聯電阻(ESR)升高，影響濾波效果。

處理建議：用酒精棉簽清潔引腳后重新焊接，若氧化嚴重則更換電容。

3、標記模糊或脫落

現象：電容表面標識(如容量、耐壓值)模糊不清或完全脫落。

風險：無法確認電容參數，可能導致誤用引發電路故障。

解決方案：通過PCB設計文檔或BOM表核對參數，更換合規電容。

二、電氣性能測試法：量化關鍵指標

1、容量測試

工具：LCR測試儀(頻率設為1kHz，測試電壓≤額定電壓的10%)。

判斷標準：

允許偏差：X7R材料電容容量偏差≤±20%，COG材料≤±10%。

失效閾值：實測容量低于標稱值的80%或高于120%，判定為失效。

案例：某電源模塊中，0805封裝10μF X7R電容實測容量為6μF，導致輸出紋波超標。

2、漏電流測試

方法：在電容兩端施加額定電壓，持續1分鐘，測量漏電流。

判斷標準：

低壓電容（≤25V）：漏電流≤5μA。

高壓電容（>25V）：漏電流≤0.1μA/V(如100V電容漏電流≤10μA)。

風險：漏電流超標會加速電容發熱，引發熱失控。

3、等效串聯電阻（ESR）測試

工具：ESR測試儀或LCR測試儀(頻率設為100kHz)。

判斷標準：

X7R材料：ESR≤10mΩ(0805封裝)。

COG材料：ESR≤5mΩ(0402封裝)。

影響：ESR升高會導致濾波效率下降，引發電源噪聲。
