在電源去耦優化中，順絡電容的容量和頻率特性需結合具體應用場景進行匹配，其高頻性能優勢在高速電路中尤為突出，而容量選擇需根據電路需求進行權衡。以下是具體分析：

容量與頻率特性的協同作用

1、高頻去耦：小容量+低ESL

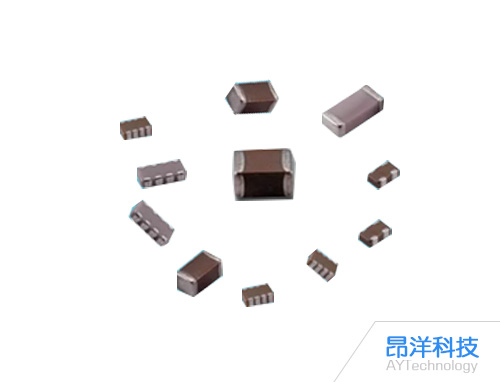

順絡電容在高頻去耦中表現優異，其MLCC(多層陶瓷電容)產品(如0402、0201封裝)具有極低的等效串聯電感(ESL)，諧振頻率可達數百MHz至GHz級。例如：

10nF-100nF電容：用于抑制GHz范圍的高頻噪聲，需貼近芯片電源引腳放置，減少寄生電感。

NP0/C0G介質：溫度穩定性極佳(±30ppm/℃)，適用于振蕩器、高頻耦合等場景，但容量較低(通常≤100nF)。

2、中頻去耦：中等容量+X7R/X5R介質

順絡的X7R(溫度范圍-55℃~+125℃，容量變化±15%)和X5R(-55℃~+85℃，容量變化±15%)介質電容，兼顧容量與穩定性：

0.1μF~10μF電容：覆蓋1MHz~100MHz頻段，支持中頻噪聲抑制和瞬態響應，適合FPGA、CPU等高速IC的電源濾波。

案例：順絡電容C1206X5R1E226K(22μF/25V)在開關電源輸出濾波中，可有效抑制中低頻紋波，同時滿足工業控制場景的耐壓需求。

3、低頻去耦：大容量+鉭/電解電容補充

順絡雖以陶瓷電容為主，但在需大容量儲能的場景(如LED閃光燈驅動)，可結合鉭電容或鋁電解電容：

10μF~100μF電容：平滑電源電壓波動，但需權衡體積和成本。

趨勢：順絡正通過納米復合陶瓷等材料研發，突破傳統MLCC的容量限制，未來可能減少對鉭/電解電容的依賴。

電源去耦優化的關鍵策略

1、多級電容組合

采用“大+中+小”容量電容并聯，覆蓋全頻段：

示例：100nF(高頻)+1μF(中頻)+22μF(低頻)組合，可顯著降低電源阻抗，避免單一電容的諧振峰值。

順絡優勢：其MLCC產品線豐富，可提供0201~1210全尺寸封裝，支持靈活組合。

2、布局優化：貼近負載+短路徑

高頻電容：需放置在芯片電源引腳2mm以內，減少寄生電感。

多層PCB設計：將電源和地層靠近，通過過孔直連電容，形成低阻抗回路。

案例：在FPGA供電中，順絡推薦采用環形去耦結構，均勻分布電容以消除局部熱點。

3、寄生參數控制

ESL優化：順絡通過超薄介質層沉積技術，將MLCC的ESL降低至0.5nH以下，提升高頻去耦效率。

ESR平衡：低ESR可減少能量損耗，但需避免諧振過沖。順絡X7R/X5R電容的ESR通常在幾mΩ級，適合大多數應用。

順絡電容的差異化優勢

1、高頻場景適配性

在AI服務器、5G通信等超高頻電路中，順絡的0201/01005封裝MLCC(容量≤10nF)可實現GHz級噪聲抑制，其低ESL特性優于傳統廠商。

2、溫度穩定性與可靠性

X7R介質：在-55℃~+125℃范圍內容量變化僅±15%，適合汽車電子等惡劣環境。

壽命測試：順絡電容通過1000小時高溫負荷試驗，確保長期穩定性。

3、成本與供應鏈優勢

相比村田、TDK等日系品牌，順絡在工業控制、消費電子等領域具有性價比優勢，且本土化供應鏈響應更快。
