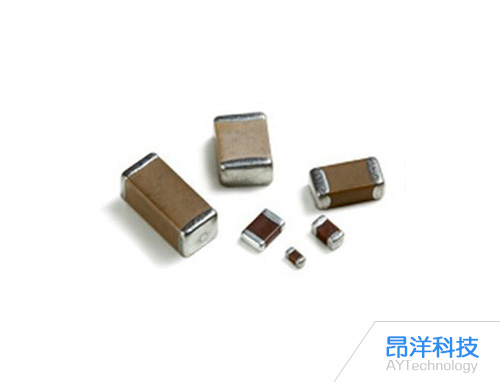

貼片電容作為電子電路的核心元件，其質量直接影響設備壽命與穩定性。偽劣產品因材料劣化、工藝缺陷等問題，易導致短路、容量衰減等故障。以下從外觀、性能、工藝等維度，解析高品質貼片電容的鑒別方法。

一、外觀工藝：精密制造的視覺標識

尺寸精度：高品質電容(如村田、三星產品)尺寸公差嚴格控制在±0.05mm以內，確保與PCB焊盤精準匹配。偽劣產品因模具磨損或工藝控制不足，常出現尺寸超差，導致自動貼裝時焊點偏移，虛焊率提升30%以上。

端子氧化：優質電容采用鍍錫或鍍鎳端子，表面光潔無氧化斑。偽劣產品因電鍍工藝缺陷，端子易發黑、起皮，導致可焊性下降。例如，某品牌偽劣0402電容在回流焊后，端子氧化率達15%，而村田同型號產品氧化率低于0.5%。

本體完整性：高品質電容本體無裂紋、氣泡或變形，陶瓷介質層均勻致密。偽劣產品因燒結溫度不足，介質層易出現分層或孔洞，導致耐壓值下降50%以上。

二、性能測試：數據驅動的質量驗證

容量精度：使用LCR數字電橋測量電容容量，優質產品容量偏差≤±5%(X7R介質)或±10%(Y5V介質)。偽劣產品因介質材料不純或燒結工藝缺陷，容量偏差可達±20%以上。例如，某批次偽劣10μF/16V電容實測容量僅為8μF，導致電源濾波效果大幅下降。

ESR（等效串聯電阻）：高品質電容ESR值低(如三星CL系列MLCC在100kHz下ESR<5mΩ)，可減少能量損耗。偽劣產品因電極層厚度不足或介質缺陷，ESR值可能超過20mΩ，導致電路效率降低10%以上。

耐壓測試：優質電容耐壓值達額定電壓的2.5倍(如16V電容可承受40V測試電壓)，且無擊穿或漏電現象。偽劣產品因介質厚度不足或雜質含量超標，耐壓值可能低于額定電壓的1.5倍，易在高壓脈沖下?lián)舸?/span>

三、工藝溯源：從材料到制造的深度解析

介質材料：高品質電容采用高純度陶瓷介質(如BaTiO?)，介電常數穩定性高。偽劣產品可能使用回收料或低純度材料，導致介電常數波動超過±15%，容量隨溫度變化顯著。

燒結工藝：優質電容經1300℃高溫?zé)Y(jié)，介質層與電極層結合緊密。偽劣產品因燒結溫度不足，介質層與電極層易剝離，導致容量衰減或短路。

端子處理：高品質電容采用激光焊接或共晶焊接工藝，端子與本體結合強度高。偽劣產品因焊接工藝缺陷，端子易脫落，導致接觸不良。

四、應用場景驗證：從實驗室到產業化的閉環測試

高低溫循環測試：優質電容在-55℃至+155℃環境下循環1000次后，容量變化率≤±5%。偽劣產品因材料熱膨脹系數不匹配，容量變化率可能超過±20%，導致電路參數漂移。

壽命測試：高品質電容在額定電壓、85℃環境下工作2000小時后，容量衰減率<10%。偽劣產品因介質老化加速，壽命可能不足500小時。

實際電路測試：將電容接入典型電路(如DC-DC轉換器)，監測輸出紋波電壓。優質電容可使紋波電壓低于50mV，而偽劣產品可能導致紋波電壓超過200mV，影響設備穩定性。

通過以上維度綜合評估，可有效區分高品質貼片電容與偽劣產品，為電子設備提供可靠保障。
