合金電阻的內部構造精細且復雜，其核心在于精密制作的阻絲。阻絲，作為電流通過的主要通道，通常由鎳鉻、銅鎳合金，或是鎳銅、錳銅合金等高性能材料精心打造。這些合金不僅具有卓越的電阻特性，還經過特殊的混合制程和熱處理，以確保其阻值穩定、溫度系數低，并能承受高脈沖電流和大功率。阻絲之外，合金電阻還配備了銅引線，用于與外部電路的連接;以及絕緣體和外殼，為電阻提供必要的保護和支撐。這些組件共同構成了合金電阻堅固而精密的內部結構。合金電阻的內部結構相對復雜但有序，主要由以下幾個關鍵部分組成：

一、核心部件：阻絲

材料：阻絲是合金電阻的核心部件，通常采用鎳鉻或銅鎳合金制成，也有使用鎳銅合金和錳銅合金的。這些合金材料具有特殊的電阻特性，能夠滿足不同電路的需求。

特性：阻絲經過特殊的混合制程和加熱處理，以獲得所需的電阻特性。它作為電流載體，具有低阻值、高精密、低溫度系數、耐較高的脈沖電流和大功率等特點。

二、連接部件：銅引線

作用：銅引線用于連接阻絲與外界電路，確保電流能夠順暢地通過合金電阻。

連接方式：銅引線通常通過焊接或壓接等方法與阻絲連接在一起，以確保連接的可靠性和穩定性。

三、保護部件：絕緣體和外殼

絕緣體：絕緣體起到保護和固定電阻元件的作用，防止電流泄漏和短路等問題的發生。它通常由絕緣材料制成，如陶瓷等。

外殼：外殼用于保護整個電阻器件，防止外部環境的干擾和損害。外殼通常由金屬或塑料等材料制成，具有一定的強度和耐腐蝕性。

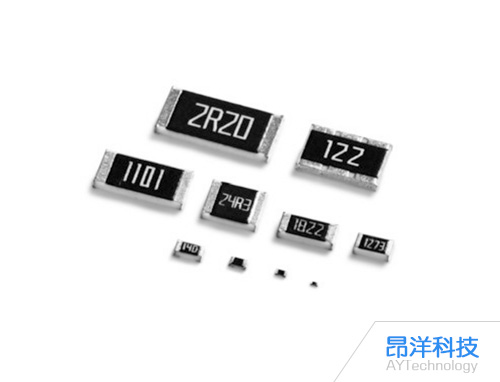

四、其他結構(針對合金貼片電阻)

對于合金貼片電阻，其內部結構可能還包括以下部分：

標記：用于標識電阻的阻值、功率等參數。

錫焊接層：用于將電阻焊接到電路板上。

銅層：作為電流傳輸的媒介。

合金層：即阻絲所在的層，是電阻的主要部分。

保護層：用于保護合金層免受外部環境的損害。

金屬層：可能用于增強電阻的導電性或提供額外的保護。

綜上所述，合金電阻的內部結構包括阻絲、銅引線、絕緣體、外殼等關鍵部件，以及針對合金貼片電阻可能還包括的標記、錫焊接層、銅層、合金層、保護層和金屬層等部分。這些部件共同協作，使得合金電阻能夠在電路中發揮穩定的電阻作用。
