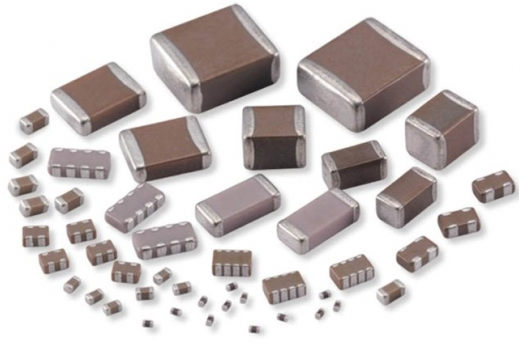

在電子電路設計中，貼片電容(Surface Mount Capacitor, SMC)作為一種常見的電子元件，廣泛應用于各種電子設備和系統中。然而，溫度對貼片電容的性能有著顯著的影響，其中溫度系數(Temperature Coefficient, TC)是評估這種影響的關鍵參數。本文將探討貼片電容的溫度系數，理解其影響與重要性。

一、溫度系數的基本概念

溫度系數是描述電容值隨溫度變化而變化的物理量。對于貼片電容而言，溫度系數的定義是：當溫度變化1°C時，電容值相對于其基準溫度下的變化百分比。這個參數通常以ppm/°C(百萬分之一每攝氏度)為單位來表示。

二、溫度系數對貼片電容性能的影響

1、電容值變化：隨著溫度的升高或降低，貼片電容的電容值會發生變化。如果溫度系數較大，電容值的變化也會更加顯著。這種變化可能導致電路的性能不穩定，特別是在對電容值精度要求較高的應用中。

2、穩定性：溫度系數的大小直接影響到貼片電容在不同溫度環境下的穩定性。較小的溫度系數意味著電容值在不同溫度下變化較小，從而提高了電路的穩定性和可靠性。

3、壽命：長期工作在高溫或低溫環境下的貼片電容，其壽命可能會受到溫度系數的影響。較大的溫度系數可能導致電容值在短時間內發生顯著變化，從而加速電容的老化和失效。

三、如何降低貼片電容的溫度系數

1、選擇合適的材料：不同的材料具有不同的溫度系數。通過選擇具有較低溫度系數的材料，可以降低貼片電容的溫度系數。

2、優化結構設計：合理的結構設計可以減少貼片電容內部的熱應力，從而降低溫度系數。例如，通過增加散熱面積、優化電極結構等方式，可以提高電容的散熱性能，降低溫度對電容值的影響。

3、嚴格控制工藝：貼片電容的生產工藝對其性能有著重要影響。通過嚴格控制生產工藝，可以減少生產過程中的誤差和波動，從而降低溫度系數。

貼片電容的溫度系數是影響其性能的重要參數。了解溫度系數的基本概念、對貼片電容性能的影響以及如何降低溫度系數，對于提高電路的穩定性和可靠性具有重要意義。在電子電路設計中，應根據具體的應用場景和需求，選擇合適的貼片電容，并采取相應的措施來降低其溫度系數，以確保電路的穩定性和可靠性。
